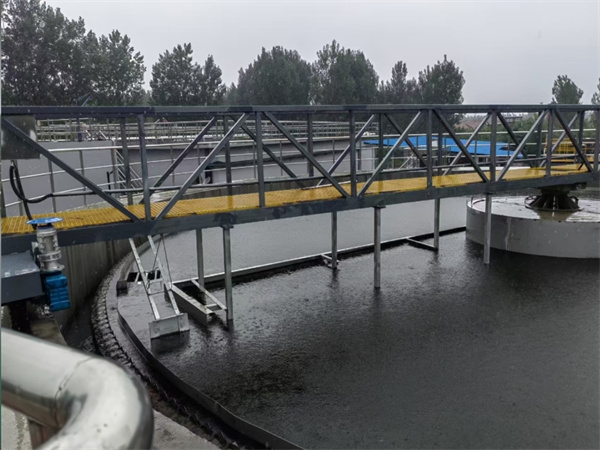

刮泥機更新改造技術要求
(1) 驅動裝置
a 驅動裝置采用電機直聯的擺線減速機或齒輪減速電機的型式，整套驅動裝置位於沉澱池池端平台上，通過鏈傳動對水下的牽引鏈的驅動軸係傳遞動力。
b 驅動裝置至牽引鏈的鏈傳動應采用不鏽鋼材質鏈條熱塑性乙縮醛樹脂鏈條，工作荷載對破斷強度的安全係數≥6。
c 驅動裝置應配備過扭矩保護器，保護值應能方便設定。
d 驅動電機防護等級為IP55，F級絕緣，B級溫升。
e 減速箱的齒輪設計應符合ISO或同類標準，服務係數不小於2.0，軸承壽命（B10）≥100000小時。齒輪材料為低合金鋼滲碳淬火處理，齒麵硬度不低於HRC58~62。
f 電機外部應帶有不鏽鋼防護外罩，外罩的開啟要便於電機維護和保養。
(2) 牽引用鏈條
a 牽動鏈應采用熱塑性聚縮醛樹脂或更好材料製造的整體式鏈，節距約160mm，鏈條的允許工作荷載≥1600kgf，破斷強度應大於2700kgf。
b鏈節的形式應為整體式鏈節，整體注塑而成，鏈節帶有加強筋，通過固定銷和鎖緊環將各個鏈節鏈節起來。在設計工況下保證鏈節的連續工作壽命大於10年。
c 牽引鏈拉緊後，二支承點間的弧垂度應小於1/50支承點距離，鏈節破斷強度至少應大於鏈條張緊力的6倍。
(3) 刮泥板
a 刮泥板應適用於7.5m池寬的要求。刮板的截麵形狀應為C型，開口處應加裝加強板
b 刮泥板應由加強型玻璃鋼或更好材料製成，其中玻璃纖維占55%以上。刮板應具有足夠的強度和剛度。
c 刮泥板間隔應布置均勻，最大間距不大於3m。
d刮泥板二側通過鏈條連接座與刮泥鏈連接，並采用不鏽鋼0Cr17Ni12Mo2(316)螺栓緊固。
e 刮板表麵應熱壓有防紫外線膜，以保證刮板長期使用的壽命。
f 刮板下部應預留有插槽並間隔式安裝有橡膠刮刀，以便清除淤積在池底的泥砂。
(4)耐磨靴
a 刮泥板的上、下側均需安裝耐磨靴，刮泥時底軌耐磨靴與設在池底的導軌接觸，回程時上側耐磨靴與側部導軌接觸。耐磨靴應采用PE或更好材料增強尼龍製造。耐磨靴的工作壽命應保證在設計工況條件下連續運行5年以上。
b下側耐磨靴中的一塊應具備引導作用，即當池體兩側汙泥負荷不平衡時，耐磨靴能夠限製刮板的側向位移。
c) 最小抗拉強度88.3MPa，洛氏硬度不低於R116。
d) 標準形式的耐磨靴都應是雙麵可用的，且為實心非空心，通過調換使用麵達到延長使用壽命的效果。
(5) 牽引鏈驅動軸係
a) 牽引鏈驅動軸係應具有足夠的抗彎、抗扭強度，二側牽引鏈應保持同步移動。
b) 鏈輪可采用鑄造尼龍、或ASTM316不鏽鋼輪芯和尼龍輪齒或者PU聚氨酯材質的齒輪（牽引輪） 結構形式，並在鏈輪口上安裝有輪緣齒。輪緣齒的材質為PE，即要保證鏈輪主體有足夠的強度，也要保證輪緣齒的材質軟於鏈條材質，減少鏈條的工作過程中磨損程度。輪緣齒為對稱結構，可以調換方向使用達到延長使用壽命的效果。
(6) 牽引鏈的從動輪軸係
a) 從動軸(含尾輪軸)宜采用懸臂式支承結構。
b) 從動軸(含尾輪軸)應具有足夠的抗拉、抗彎、抗扭強度。
c) 從動軸(含尾輪軸)應采用PE、不鏽鋼材料或更好材料製造。洛式硬度不低於R116。
d) 張緊軸為長軸，應采用PE、不鏽鋼材料或更好材料製造。
(7) 軸承
水下軸承應為可更換的整體式自潤滑軸承形式，軸襯應承載力強，耐磨性好，采用聚乙烯製造或更好的材料製造。
(8) 回程軌道
a) 回程軌道應采用不鏽鋼或超高分子聚乙烯，以防止軌道出現磨損現象。
b) 托架的支承間距應小於3m。
c) 托架沿池壁固定，應堅實、穩固，並具有足夠的承載能力。
d) 所有基礎螺栓與緊固件均采用0Cr17Ni12Mo2(316)不鏽鋼材料。
(9) 底軌
底部導軌應由承載力強、摩擦係數小，耐磨性好的不鏽鋼或超高分子聚乙烯材料製造。池底導軌采用0Cr17Ni12Mo2(316)不鏽鋼螺栓固定在池底上。
(10)刮板安全運行監測器
每套鏈式刮泥係統配備有檢測刮板安全運行的監測器，由非接觸式感應器和傳動機構組成，用於監測刮板是否保持平行的移動狀態，當監測到刮板出現偏斜時係統將報警和停機，對刮板傾斜量的報警值應可以設定和調整。
(11)牽引鏈鬆緊調節裝置
每套鏈式刮泥係統應配備一套牽引鏈鬆緊調節裝置，用於調節非金屬牽引鏈的鬆緊程度，補償鏈條長度因負載、溫差等因素而產生的各種彈性變形和永久變形，調節方式應簡便靈活且無需放空池水，調節量不小於800mm，並可精確控製。文件應提供張緊裝置的結構圖以表明裝置設計的合理性和可靠性。
(12)智能過載保護裝置
每套鏈式刮泥應配備一套過載保護裝置。當刮泥機傳動係統的傳動力矩達到警戒值時自動停機並報警；當達到預警值時發出預警提示；警戒值和預警值可以設定和修改；保護裝置應為無損設計，適合連續多次檢測而無需更換備件。
（13）抗腐蝕
製造刮泥機的全部材料應適用於汙水的腐蝕環境，未經保護或非腐蝕性材料應按基本要求的有關條款進行處理。
（14）控製方式
A. 控製櫃（箱）麵上每台設備設電源指示燈、運行停止、故障指示燈、開停按鈕、緊急停車、手動/自動轉換開關。手動狀態下通過櫃麵上的開停按鈕實現對每台設備的啟停操作。自動狀態下控製櫃（箱）接受廠區自控係統的啟停命令對每台設備進行啟停操作。
B. 控製櫃（箱）應具備與廠區PLC現場控製站連接的無源幹開關量接線端子（24VDC,5A），通過接線端子向廠區自動控製係統傳輸設備手動自動狀態、開停情況、故障等常規工況狀態信號，並且在自動控製方式下可通過該接線端子接受廠區自動控製係統控製信號控製設備開停。
