中心傳動刮泥機，中心傳動濃縮機，廣泛應用於城市汙水處理廠和大、中工業汙水處理單位。該機適用於汙泥濃縮池。將汙泥刮集至池底中心集泥坑，以便進一步作汙泥脫水處理。
一、工作原理
中心傳動刮泥機，驅動裝置安裝在中心支柱上，通過電機減速機和齧合傳輸係統帶動刮臂中心豎架旋轉，刮臂上的刮泥板將沉積在池底的汙泥由外向內刮向池心集泥坑。
二、主要結構
中心傳動刮泥機，主要結構為驅動裝置、傳動豎架、刮臂、刮板、中心導流筒等。
★驅動裝置
驅動裝置由電機、擺線針輪減速機、蝸輪減速機、外齧合小齒、回轉支承（主齒輪）、回轉支撐台等組成。該裝置安裝在中心支柱上。外齧哈主齒輪由合金鋼製造而成；回轉支撐采用馬鞍山回轉支承公司生產的產品，驅動裝置采用過扭矩剪切銷裝置，當過扭矩值超限時能自動停機報警，安全可靠。
★傳動豎架
中心傳動豎架采用304不鏽鋼型鋼製成，是中心傳動刮泥機承載負荷的主要部件之一，豎架上端連接在旋轉支承的齒圈上，豎架的下端兩側裝有對稱的刮臂，並設有滑動軸承徑向支承。
導流筒安裝在中心豎架上部，改變中心柱進水時徑向流速過高造成的短路而影響沉澱。

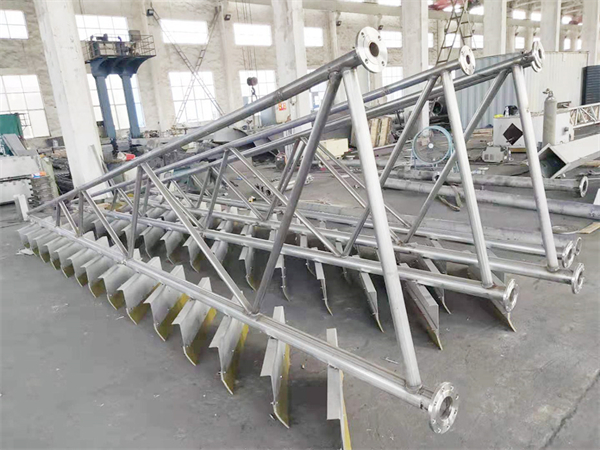

★刮臂
刮臂由上弦、下弦及拉杆等組成，應在傳動軸上對稱布置。所有構件均應用鋼材料，刮臂的上弦應是水平狀，下弦應與池底坡度平行，刮臂應具有在承受最大刮泥矩時不發生扭曲變形的能力。
★刮板組合
刮板組合采用分段與刮臂下弦連接形式，刮板與下弦杆呈45°布置，相臨二刮板的重疊量應不小於20mm。刮板組合中的支架應采用不鏽鋼角鋼焊接成框架形式，支架的上下分別與下弦杆及橡膠刮板應用螺栓連接。直接作用於池底刮泥用的刮板應采用丁晴橡膠，橡膠刮板應具有垂直調整20-30mm距離的功能，以作安裝調整用。
★濃縮柵條
濃縮柵條應采用40×40×4角鋼，間隔400mm，濃縮柵條下部應與刮臂下弦平，以提高汙泥的濃縮效果。
★導流筒
導流筒應采用優質碳鋼板材焊接而成。導流筒應可與傳動軸一起轉動，但與傳動軸應有牢固的連接措施。
★出水堰板（本工程出水堰板由業主負責）
★控製係統
就地控製箱安裝在工作橋的一側，控製箱應具有就地操作按鈕、自動/手動轉換開關、緊急停車按鈕、點動操作按鈕、開/停/故障指示燈。
三、主要技術參數
中心傳動刮泥機，中心傳動濃縮機
1）工作條件
介 質： 生產汙水
水中PH值： 7～8
設備位置： 戶外
2）設備參數
型 號： NZS-18型
直 徑： 18.0m
周邊水深： 3.50m
周邊線速度： 2.95m/min
電機功率： 2.2kW
轉 速： 0.022rpm
電 源： 380V、50Hz、三相
電機保護等級： IP65
絕緣等級： F
運轉方式： 不間斷連續運轉
數 量： 1套
7、主要材料
導流筒、傳動軸、刮臂刮板及濃縮槳板 Q235
水下支承組件、刮臂、拉杆及緊固件 304不鏽鋼
四、刮泥機安裝說明
中心傳動刮泥機的體積都比較大，隻能分體運輸，所以發往現場的設備基本上為散件，現場安裝工作量很大，而且安裝質量要求較高。為了使刮泥機能順利安裝並達到設計要求，現將有關安裝要求明確如下：
★ 吊 裝
池徑在25m以下的工作橋為一次吊裝，池徑在25m以上至50m的工作橋分兩次吊裝（有大型吊車也可以一次吊裝）吊裝步驟為：
將拚焊好的工作橋焊好吊鉤，吊鉤要焊均勻，起吊後保持工作橋的平衡和容易時準所定的中心位置。
先將中心導流筒吊到中心支座導流筒所在的安裝位置，並加以固定，再將中心支座吊到中心支墩上。
中心支座吊到中心支墩後，要將中心支座的高度和位置定好。這是非常關鍵的工作，具體步驟為：
中心支座的定位所有設備均有聯係，所以位置一定要放正確。
中心支座位置定位後要將池邊—中心支座—池邊在點一線用水平皮管校正，是否和設計的標高有誤，標高如有誤，要立即采取措施，總之要保持同一水平線。
中心支座的標高和位置定位後都沒有誤差了，就可以和中性支墩上的預埋件連接好，螺栓一定要加彈簧填片擰緊，然後起吊工作橋。
★ 刮泥係統安裝
將刮臂、濃縮柵條加強支撐，按具體尺寸和工作橋連接好，同時要將加強支撐固定好，然後再將刮板和加強部份連接好。
在裝好刮泥板後還要將工作橋用人工推著轉一圈看看所安裝的尺寸離池底是否合適，一般情況下刮、吸板離池底50mm左右，絕對不能有刮板碰到池底的現象。
刮泥板推一圈後離池底尺寸合適了，就可以將所有的連接螺栓固定好。
所有刮臂、濃縮柵條、加強支撐都要做到橫平豎直，按CJ/T3048-1995標準執行。
