美國對我國“雙反”將對中國輪胎製造商產生了較大影響，提高產品質量和價格是輪胎企業突破國外輪胎銷售壁壘的重要途徑。硫化工序是輪胎生產的關鍵工序之一，硫化機是硫化工序的關鍵設備，硫化工序生產質量的好壞必將影響到輪胎整體產品的質量。如何提高硫化機自動化、智能化的水平以及工藝參數的控製精度已經成為提高輪胎產品質量的一個關重要的環節。傳統的硫化機都是單機控製的方式，機台之間的數據無法共享。同時單機控製方式也存在數據采集繁瑣、曆史數據查詢麻煩^[1]等問題。結合現場實際情況，本文結合軟控在橡膠輪胎行業多年的自動控製和信息規劃的實踐經驗，提出硫化群控的解決方案，以昆侖通泰觸摸屏的硫化機進行組網為例，通過MODIBUS總線方式實現數據通訊控製，該方案組網簡單，控製可靠，能夠同時實現10台硫化機的過程數據采集和硫化工藝控製。

下麵從係統架構、案例實施、係統功能等方麵進行逐一描述，群控組網方式較多。傳統方式以PLC直接加通訊模塊組網較多，本文以昆侖通泰觸摸屏組網為例，實現硫化的集群化管控，對於前期已采購觸摸屏控製設備的企業有效降低實施成本。

2 係統架構

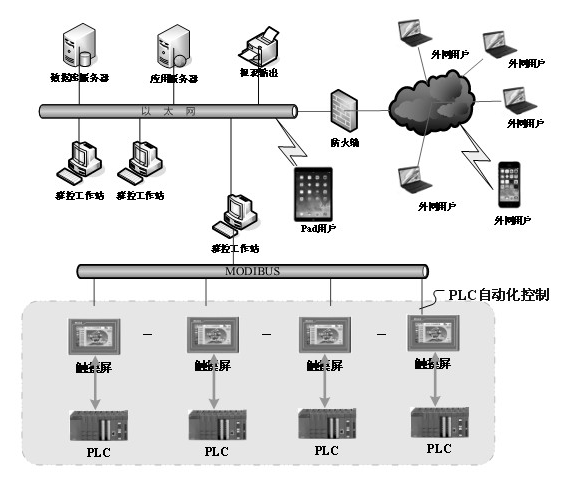

係統采用三層架構體係設計，架構圖如圖1所示。層是PCS層，PCS層實現了設備的控製，實現觸摸屏對PLC的直接控製，同時起到群控與PLC的通訊紐帶，起到“承上啟下”的作用。層是MES層由群控管理係統來實現，可以和十多台觸摸屏通訊，實現工藝數據的下載，過程數據的采集。第三層為SYS服務層，服務器集中存儲數據，對外發布服務，實現內部數據的分析，外部用戶對係統數據的訪問。觸摸屏和PLC之間采用PLC的通訊協議，MES層和觸摸屏之間采用MODIBUS通訊協議，SYS服務層和MES層之間采用TCP/IP標準協議，組建標準的網絡，對外發布係統租用移動運營商的公網資源。

基於上述體係架構實現硫化設備的管控。首先以硬件實現網絡架構為基礎，目前有多種組網方式，由串口通訊模塊、網絡通訊模塊、總線方式的工業組網方式，上述方式都需要在現有PLC控製係統擴展對應的模塊來實現，本方案針對現有觸摸屏進行聯網，無需增加硬件的方式來實現，通訊采用MODIBUS通訊協議，下麵以昆侖通泰的觸摸屏來介紹設置步驟。

圖1係統架構圖

3 硬件組態設計

     針對觸摸屏安裝對應的嵌入式係統編程軟件，昆侖通泰觸摸屏為MCGS嵌入式版本，安裝完畢後，打開觸摸屏工程，打開設備窗口，如圖2所示。

                                                                             圖2 設備窗口界麵

選擇通用TCP/IP父設備 ，點增加，選擇通用設備，選擇MODBUSTCP數據轉發設備，點擊“添加”按鈕添加，如圖3所示。依次添加通用TCP/IP父設備、MODBUSTCP數據轉發設備。

圖3 添加設備界麵

然後設置通用TCP/IP父設備屬性，設置網絡類型：1-TCP，服務器類型:1-服務器，設置本地IP地址：192.168.1.133，通訊屏的IP地址192.168.1.200，端口：3000。設置界麵如圖4所示。

                                                                          圖4 屬性設置界麵

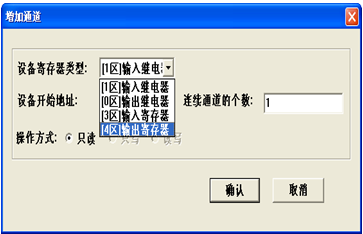

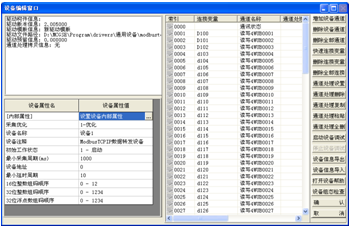

然後設置MODBUSTCP數據轉發設備屬性，設置步驟通過依次點擊內部屬性，選擇設置設備內部屬性。設置標簽TAG，如果存在標簽，通過“全部刪除”功能刪除後重新添加。點擊增加通道，選擇4通道類型（0輸入繼電器、1輸出繼電器、2輸入寄存器、3輸出寄存器）（見圖5），輸入默認開始地址，設置通道數量為通訊個數，選擇數據類型，後設置通訊變量。設置完畢界麵如圖6所示。

                     圖5  類型設置界麵

圖6變量設置界麵

組態完畢後，編譯並且將程序下載到觸摸屏。重啟觸摸屏後，係統功能生效。MES上位機管理係統可通過MODBUS通訊協議訪問設置的變量。可以采集數據並且下載參數。

係統設置完畢後，可以部署群控管理係統，通過群控管理係統實現硫化設備的智能控製，報警標準的設置，過程參數的實時監控，從而實現硫化的智能化管理，報警標準具備自學習的調整功能，根據曆史數據和當前的硫化結果可以不斷的優化調整，下麵對硫化報警標準的功能進行描述。

4 報警標準設置

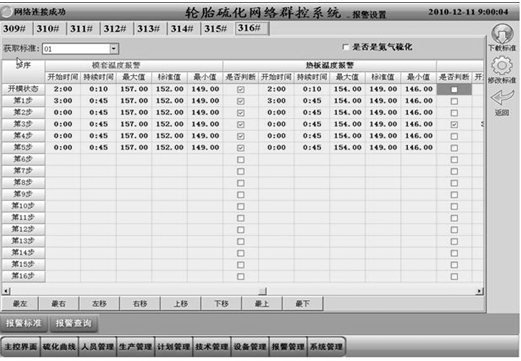

    報警標準是硫化設備判斷硫化過程準確的判斷依據，設置的好壞確定該輪胎過程是否合格，是否需要自動延時，以補償等效硫化的結果。在工藝經驗和曆史數據基礎上設置報警標準，設置標準針對熱板溫度、模套溫度、內溫、內壓，在硫化各步序階段的參數進行設置，分別設置凱式時間、持續時間、值、標準值、小值等，具體設置界麵如圖7所示。

                                                                       圖7 報警標準設置界麵

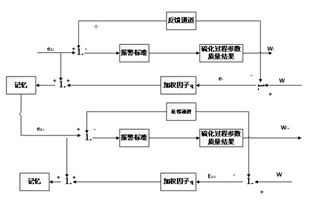

報警標準設置完畢後，基於迭代自學習控製方法^[2]根據後續質檢係統的檢測結果和過程記錄的曆史數據，不斷對參數進行優化調整，對報警標準及控製方法進行優化，建立的質量控製標準，從而提高報警標準設置的科學性和有效性。同時檢驗工藝是否與質量結果相匹配，從而不斷的優化工藝，提升硫化工序的產品質量。調整步序如圖8所示。

                                                                           圖8 迭代自學習控製方法模型

5 過程監控模型

基於標準模型實時監控PLC的參數，係統初始化時首先從過程數據報警標準表中查詢當前過程參數的報警標準；初始化並下載（持續時間、報警狀態、值、小值、開始時間）等報警標準參數；實時從設備控製係統監控步序、溫壓過程參數，判斷當前步序是否有過程參數報警標準：判斷當前步序是否有溫壓過程參數報警標準，如果沒有則進行提示，並實時判斷步序時間是否大於報警開始時間。根據報警標準判斷是否報警，並標記異常報警胎，短信通知工藝設備人員進行維護管理，實現輪胎品級的智能預測判斷。

6 係統功能

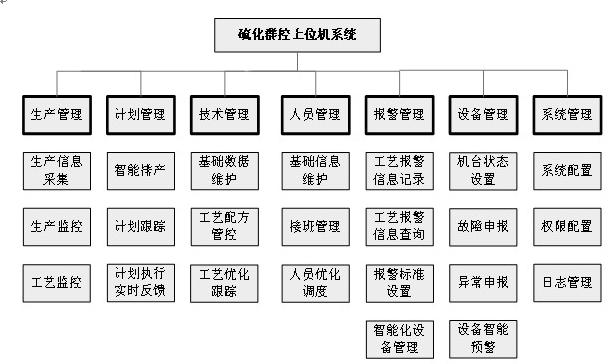

    群控管理係統的主要功能框架如圖9所示，主要包含生產管理、計劃管理、技術管理、人員管理、報警管理、設備管理、係統管理幾大模塊，下麵對各模塊的功能進行簡要描述。

                                                                                  圖9 係統功能框架圖

生產管理：

l  實時采集生產信息，建立的生產管理追溯體係

l  對工藝、模具、生產時間、人員、機台進行對應，建立生產資料庫

l  實時采集崗位工人的數據，結合計件工資標準，實時統計計件工資

l  以條碼或RFID為載體實現生產數據的實時統計分析

l  生產數據和實際工藝實時驗證，避免用錯胎胚等現象發生

計劃管理：

l  換模計劃的自動化管理，狀態實時跟蹤

l  硫化模具狀態實時管控，掌握生產能力，建立機台生產能力對應數據庫

l  根據模具、生產需求、設備實際情況自動生成排產計劃

l  通過網絡計劃快速下達到機台，提升數據傳輸效率，避免人工誤差、延遲等現象

l  計劃執行情況實時監控，執行率、執行狀態實時管控，實現計劃的精益化管理

技術管理：

l  建立物料編碼規範，物料編碼統一定義，避免一物多碼的現象

l  統一管理硫化工藝參數、施工標準，防止工藝下發、執行不變形

l  建立硫化工藝配方和生產信息對應關係，有效分析不同配方對產品質量的影響，對工藝改進人員提供支持

l  建立硫化工藝報警標準，出現報警胎，控製硫化係統動作，禁止繼續硫化，防止批量不合格品產生

l  監控硫化曲線，搭建硫化曲線曆史資料庫，實現數據的監控，對曆史數據能夠及時追溯

l  溫度、壓力等生產過程參數實時監控，實現輪胎的智能預測判級

人員管理：

l  確定人員編碼規範，統一編碼規則

l  交接班信息管理，確定生產班組、機台、班次、崗位的對應關係

l  係統角色、功能權限靈活配置，有效保證了係統的數據

l  記錄係統日誌，可追溯分析操作日誌，便於追溯分析，保障係統

l  建立績效工資、成本核算的標準體係，規範人員梯隊建設

報警管理：

l  報警標準統一定義管理，搭建設備、工藝的標準規範

l  搭建報警標準，實時監控過程參數，超出報警標準及時報警

l  建立異常胎的分析處理規範，跟蹤處理步驟，規範管理

l  報警胎與後工序接口，對報警胎及時提示並展現硫化參數，智能化提示並展示信息

l  報警胎及時通過短信、微信發布給相關人員

設備管理：

l  建立設備履曆台賬

l  實現硫化設備的全生命周期管理

l  設備參數統一管理，實現各機台設備參數的規範化管控

l  設備參數運行狀態實時監控

l  規範故障申報處理流程，有效分析各處理階段的效率，提升管理效能

l  建立規範化的設備維修、保養、維修機製，實現設備的預測、預防性維修機製，保證設備性能

l  建立備品備件庫存管理機製，提升庫存效率

l  分析備件和機台的關係，設備維修成品分析，提升備件的利用率

l  OEE等報表的可視化展示

係統管理：

l  係統參數化、平台化管理

l  模塊化參數設置

l  係統角色、權限設置，保證係統及數據的性

l  係統日誌管理，保證係統的，同時保證了故障追溯的及時性

7 結論

 應用軟控股份有限公司自主研發的智能群控管理係統，已經過多個廠家的應用實施，係統能夠自動掃描前工序胎胚的條碼或RFID，獲知數據，避免用錯料，智能分析過程數據，預測產品質量，智能分析各項成品的情況，提出措施，形成全新的生產管理模式。使得硫化車間人、設備、模具、成本等信息信息互通，搭建質量、設備、工藝、計劃、生產的全過程數據，建立生產的標準化、規範化流程。實現產品質量的全程監控，通過儀表盤、曲線圖等可視化的數據展示方式，預覽全局，實現硫化工序的全程服務和監控。透徹感知工序的製造成本，製造時間、產品質量，感知工人的工作特點、工作能力、特長愛好等，感知硫化的產品質量，建立質量預測模型，感知製造過程的能耗成本。

實踐證明具有良好的應用效果，能夠穩步提升硫化過程的質量，提高產品的均一性。設備的智能化管理與精益生產等思想結合，從而實現硫化工序的透明化、扁平化、精細化、人性化及智能化管理。整個係統了無線網、物聯網、自動化、信息化技術，極大提升企業的創新能力、協同製造能力，低碳製造能力及生產管控能力。
