1 介紹

擠出機作為高聚物生產、改性、和成型加工的主要設備，已越來越得到廣泛應用，目前塑料成形加工總量約有1/3是擠出機上完成的。絕大部分高聚物生產過程中，下遊工序都是用擠出機進行脫水、脫揮、幹燥和造粒的。擠出機的性能對擠出物的質量有重要影響，因此如何提高擠出機的性能一直是塑料加工技術工作者關注的熱點。隨著國民經濟高速發展和現代國防建設的需要，對高分子材料的品種、性能和質量提出更高要求，從而要求有新的混煉技術和裝備來滿足這個需要。為此，美國、瑞士、日本、德國等發達國家相繼推出FCM連續混煉機、BUSS混煉機（往複式單螺杆銷釘擠出機）、KCK混煉機（串聯式磨盤擠出機）、Pomini密煉機和同向平行雙螺杆擠出機等新型混煉機。盡管這些混煉機的結構、原理有所不同，但它們都有共同追求的技術目標，即、多功能、經濟地完成混煉的三要素：剪切、分流和置換。在特種擠出機的研究領域，經我國廣大科技工作者努力，在一些主要的幾種如排氣擠出機、串聯式磨盤螺杆擠出機、往複式單螺杆銷釘擠出機、發泡擠出機、帶熔體齒輪泵的擠出機、串聯式多階擠出機、行星螺杆擠出機等在均有廠家生產，具備了獨立研究的能力，共享有自主知識產權，目前已進入係列化開發研製階段。下麵將著重就串聯式磨盤螺杆擠出機和往複式單螺杆銷釘擠出機的應用範圍、新一代機型的開發研製以及理論研究進行闡述。

2 應用範圍

2.1 串聯式磨盤擠出機

串聯式磨盤擠出機適用於從橡膠、塑料到陶瓷等各類工業材料的連續密煉機；可製取其它螺杆擠出機無法加工的特殊高分子合金材料及高填充的物料，列如：塑料的納米熔融插層改性，如PET/MMT熔融插層改性；塑料與有機填充料的共混改性，PVC與木粉的共混改性；熱敏性物料的共混，如粉末塗料的製備；再生膠脫硫；一步法PVC異型材成型。如圖1所示

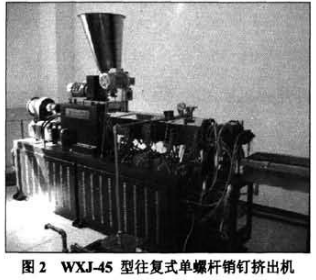

2.2往複式單螺杆銷釘擠出機，又稱Buss機，不僅是生產塑料粉料和塗料的理想設備，而且還適用於工程塑料、電線電纜料、軟硬PVC、熱固性塑料以及各種色母料的配混、造粒和成型。尤其在加工那些要求混煉質量高而且又對剪切和加熱比較敏感的物料時，該機更能顯示出其“三低一高”（低壓力、低剪切、低溫升和高混煉質量）的特有優勢。圖2所示

3 新一代機型的開發研製

3.1 新一代串聯式磨盤擠出機

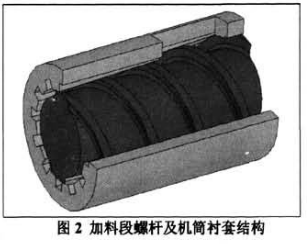

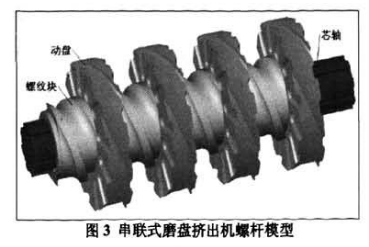

新一代串聯式磨盤擠出機的設計開發是在本實驗室現有機組的基礎上進行的。新一代機型的加料段中螺杆采用錐形大導程螺紋元件，機筒內襯套上開設有軸向溝槽，以加大螺杆加料段輸送和建壓能力，其結構三維模型如圖2所示；新一代機型的螺杆仍然采用組合的形式（見圖3），但動盤與定盤之間的間隙采用非等間隙設計，更有利於物料的分散混合；計量段螺杆幾何參數進行了優化設計，采用小導程螺紋元件，起到穩定擠出和建立壓力的作用。

除了擠壓係統外，新機型的加熱冷卻係統也在原有基礎上進行了改進。新機型的加熱冷卻方案如下：1螺杆芯軸內部通入導熱油，通過控製導熱油溫度來控製螺杆溫度；2加料段機筒通入冷卻水進行強製冷卻；3熔融段機筒、計量段機筒和機頭機筒采用導熱油加熱冷卻方式，熔融段每段定盤、計量段機筒和機頭采用獨立溫控。

3.2 新一代往複式單螺杆銷釘擠出機

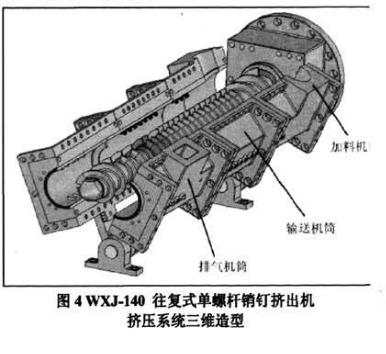

目前，往複式單螺杆銷釘擠出機的技術和市場基本上被瑞士Buss公司壟斷，為了打破壟斷，我校橡膠塑料機械研究運用CAE/CAD技術，對往複式單螺杆銷釘擠出機的運動軌跡進行了動態模擬，對其流場進行了數值計算，在此基礎上開發研製了有自主知識產權的WXJ-45型往複式單螺杆銷釘擠出機，並配置了自行研製成功的熔體齒輪泵。近年來一直在進行該類機組的係列化開發區以及新型混煉元件的研製，圖4為WXJ-140往複式單螺杆銷釘擠出機擠壓係統三維造型，圖5為新一代四排銷釘混煉元件三維模具。

4 混合性研究

眾所周知，混合分為兩種，分散混合和分布混合。理論研究中，將這兩種機型的混煉性能作為研究。

4.1串聯式磨盤擠出機

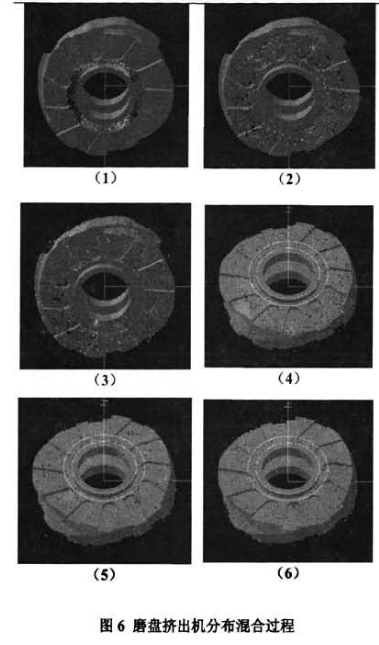

圖6的6幅圖片描述了磨盤擠出機分布混合過程。（1）中物料處於入口位置，隨著動盤旋轉物料進入動盤和定盤的間隙，不同顏色的粒子的位置發生相對改變，即發生了分布混合（見（2）～（6））。從（2）和（3）對比可以看出，隨著物料在動盤和定盤的間隙的輸送，同種顏色聚團現象越來越少。圖（4）～（6）是動盤的另外一麵，可見，當物料爬過動盤頂部，進入動盤與另一定盤之間間隙後，分布混煉的效果就更加。從磨盤的混煉原理來看，其分散混合性能主要就體現在動盤和定盤之間相對運動所產生的剪切應力。磨盤轉動速度越快，動盤和定盤之間的間隙越小，產生的剪切速率越大，剪切應力越大，越有利於分散相在主體聚合物中的分散混合。對新一代磨盤機來說，每段定盤都采用高精度獨立溫控係統，再加上磨盤非等間隙設計，可將處於動盤和定盤間的物料溫度控製在結晶溫度範圍內，這樣可以將分散相固定於主體聚合物中，使得剪切應力更有效的作用於分散相，從而更有利於分散相充分破碎，以達到較好的分散混合性能。
